Grâce à deux couches de papier ondulé séparées par une feuille plate, le carton double cannelure protège un produit lourd ou fragile pendant le transport bien mieux qu'un carton simple cannelure. Cette caisse robuste et recyclable, proposée en de nombreuses dimensions, reste la solution de choix d'un service d'expédition pour livrer chaque client sans casse.
Caisse carton double cannelure, l'essentiel technique
Cinq couches et 4 à 7 mm d'épaisseur : la caisse américaine en carton double cannelure sert à emballer un objet lourd, du verre ou du matériel, et au stockage empilé grâce à sa compression verticale. Sa qualité se lit sur la fiche technique ; la sécurité de l'envoi dépend aussi de la taille, du format, du calage et du ruban adhésif.
La caisse en carton double cannelure sert aussi bien au déménagement d'un particulier qu'aux envois quotidiens d'un service logistique. VPK Distribution, installé à Longjumeau en Île-de-France, distribue des emballages professionnels et des solutions d'emballage durables, dont cette gamme de caisses carton double cannelure. Avant l'achat d'une boîte en carton double, mieux vaut connaître sa technique de fabrication, ses dimensions, sa qualité de papier et le calage qu'elle demande : un carton double cannelure mal utilisé casse autant qu'un carton simple cannelure trop léger.
Qu'est-ce qu'un carton double cannelure, couche par couche ?

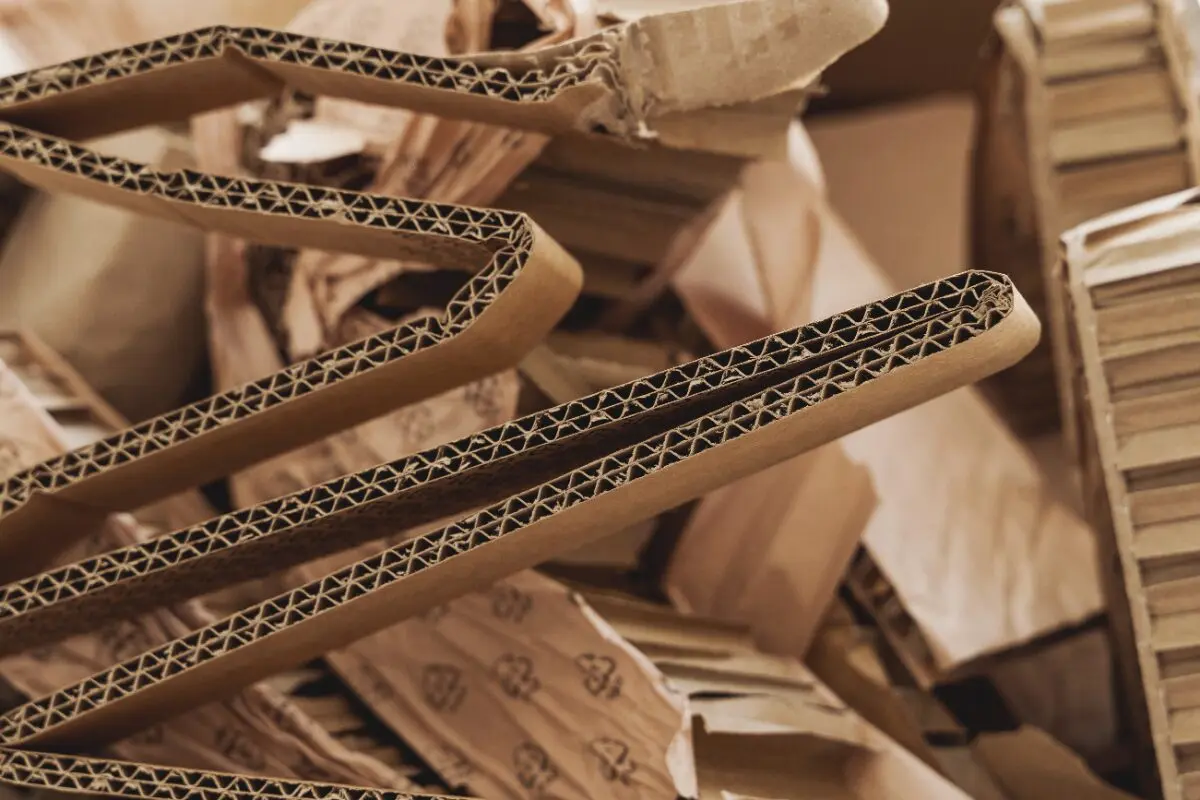

Le carton double cannelure, appelé aussi double-double ou double paroi, réunit cinq couches collées entre elles. De l'extérieur vers l'intérieur, on trouve une couverture en papier plat, une première cannelure ondulée, une feuille intermédiaire plate, une seconde cannelure et une couverture intérieure. Le carton simple cannelure, lui, n'a que trois couches : deux papiers plats et une seule onde.
Chaque cannelure joue le rôle d'une série de petites arches. Sous un choc, ces arches se déforment et absorbent l'énergie au lieu de la transmettre au produit. Sous une charge verticale, elles travaillent comme des colonnes. Deux ondes croisées par une feuille plate donnent donc à la caisse une rigidité nettement supérieure, sans multiplier le poids de l'emballage.
Les papiers de couverture sont soit du kraft (fibres vierges, longues, résistantes à la déchirure et à l'humidité), soit du testliner issu de papier recyclé. La version brune double cannelure, la plus répandue, utilise souvent un kraft extérieur pour la tenue et un testliner intérieur. Une couverture blanche existe pour la présentation en magasin ou l'impression d'un logo. Les colles sont en général à base d'amidon, ce qui laisse le carton entièrement recyclable dans la filière papier.
Les cannelures A, B, C, E : quel couple pour quelle caisse ?
Une cannelure se désigne par une lettre qui indique la hauteur de l'onde. Plus l'onde est haute, plus le carton amortit les chocs et résiste à l'écrasement ; plus elle est basse, plus la surface est plane et facile à imprimer. Un carton double cannelure associe deux de ces profils, le plus souvent B et C, ou E et B.
| Profil | Hauteur d'onde approximative | Point fort |
|---|---|---|
| A | 4,5 à 5 mm | Amortissement maximal, rare en France |
| C | 3,5 à 4 mm | Bonne compression verticale, usage courant |
| B | 2,5 à 3 mm | Résiste à la perforation, se plie net |
| E | 1 à 1,6 mm | Surface lisse pour l'impression |
| BC (double) | 6 à 7 mm au total | Colis lourds, stockage empilé |
| EB (double) | 4 à 4,5 mm au total | Caisse solide et imprimable |
Les valeurs varient de quelques dixièmes de millimètre d'un fabricant à l'autre : la fiche technique du produit donne l'épaisseur exacte. Pour un envoi lourd ou un stockage en hauteur, le couple BC reste la référence ; l'EB convient quand la caisse doit aussi servir de présentation au client final.
Lire la fiche technique d'une caisse carton double cannelure
La résistance d'une caisse carton double cannelure ne se devine pas au toucher : elle se mesure par des essais normalisés, et une bonne fiche technique en donne au moins trois.
- ECT (Edge Crush Test, norme ISO 3037)
- Résistance à l'écrasement sur chant, en kN/m. C'est l'indicateur le plus utile pour prévoir la tenue au gerbage, puisque la compression verticale d'une caisse dépend surtout de ses parois.
- Résistance à l'éclatement (norme ISO 2759)
- Pression nécessaire pour percer le carton, en kPa. Elle renseigne sur la tenue face aux coins d'un objet ou aux chocs pendant le transport.
- BCT (Box Compression Test, norme ISO 12048)
- Charge que la caisse montée supporte avant de s'écraser. La formule de McKee, publiée en 1963, l'estime à partir de l'ECT, de l'épaisseur et du périmètre de la caisse : à carton égal, une boîte plus large tient davantage.
- Grammage
- Masse du carton en g/m², qui donne une idée de la quantité de papier, sans dire à elle seule comment il travaille.
Le volume utile s'exprime souvent en litres ou en volume en dm3, calculé à partir des dimensions L x l x h intérieures. Les vendeurs annoncent fréquemment une charge maximale par caisse ; l'ancien article de cette page citait une fourchette de 20 à plus de 50 kg selon le modèle, ce qui correspond aux gammes courantes, mais seul le chiffre du fabricant pour la référence achetée fait foi.
Pourquoi préférer un carton double cannelure pour l'expédition ?
Un carton double cannelure se justifie dès que le colis cumule poids, fragilité ou longue distance. Sur un trajet en camion, un colis subit des vibrations continues, des chutes au tri et l'empilement d'autres paquets. Le carton simple cannelure suffit pour des livres, du linge ou un petit article léger ; au-delà, il se déforme, s'ouvre aux coins et laisse passer les chocs.
- Charge lourde : outillage, pièces mécaniques, petit électroménager, vaisselle en nombre.
- Objet fragile : verre, céramique, matériel électronique, instrument de musique, miroir.
- Transport long ou multiple : envoi postale à l'étranger, fret maritime, colis qui passe par plusieurs plateformes de tri.
- Stockage en hauteur : caisses empilées sur palette ou en rayonnage pendant des mois.
Pour une entreprise qui expédie au quotidien, la caisse double cannelure réduit aussi les retours pour casse, souvent plus coûteux que l'emballage lui-même : chaque produit abîmé mobilise le service client, un renvoi et un client déçu. Pour un particulier, c'est l'option sûre pour un déménagement de livres, de vaisselle ou d'outils.
Carton simple, double ou triple cannelure : faire le bon choix
Le choix entre les trois épaisseurs dépend du poids, de la fragilité et du nombre de manipulations. Le tableau compare les usages typiques de chaque construction.
| Construction | Couches | Usages typiques | Limite |
|---|---|---|---|
| Simple cannelure | 3 | Colis légers, vente en ligne de textile, archives | Se déforme sous charge et à l'empilage |
| Double cannelure | 5 | Colis lourds, objets fragiles, déménagement, stockage | Plus encombrant à plat |
| Triple cannelure | 7 | Pièces industrielles, palettes-caisses, export lourd | Rigide, difficile à plier à la main |
Entre les deux premières, une règle pratique aide : si le colis dépasse une dizaine de kilos, contient du verre ou sera empilé, la double cannelure s'impose. Au-delà d'une charge de plusieurs dizaines de kilos, une caisse renforcée ou un carton triple paroi sur palette, déplacé avec un équipement de levage adapté aux charges lourdes, devient plus raisonnable qu'un colis porté à la main.
Comment choisir la taille et le format de la caisse ?
La bonne taille de carton double cannelure laisse 3 à 5 cm de calage autour de l'objet, pas davantage. Une caisse trop grande laisse le contenu bouger et s'écrase au centre ; une caisse trop juste transmet directement les chocs au produit.
- Mesurer l'objet emballé (avec sa housse ou sa mousse), puis ajouter le calage sur chaque face.
- Lire les dimensions intérieures : la notation L x l x h (longueur x largeur x hauteur) d'une caisse se donne en général à l'intérieur ; l'épaisseur du double carton ajoute environ 1 à 1,5 cm à chaque cote extérieure.
- Vérifier les limites du transporteur : poids maximal par colis (30 kg chez Colissimo) et dimensions maximales, à contrôler sur ses conditions avant l'achat.
- Penser à la hauteur variable : certaines caisses portent des rainures supplémentaires qui permettent de réduire la hauteur et d'éviter le vide.
Le format le plus courant reste la caisse américaine (code FEFCO 0201) : quatre rabats en haut et en bas, qui se rejoignent au milieu. Elle se monte vite, se ferme au ruban adhésif et s'empile bien. Pour un objet plat comme un tableau, un format à fond automatique, une boîte postale à rabats ou un étui plat convient mieux. L'offre de chaque fabricant inclut en général plusieurs dizaines de dimensions standard, et la fabrication sur mesure reste possible en quantité.
Montage d'une caisse américaine : gestes et pièges
Le montage d'une caisse américaine en carton double cannelure prend moins d'une minute, mais un montage bâclé lui fait perdre une bonne part de la robustesse prévue par le fabricant. La caisse arrive à plat ; on la déplie, on replie les rabats courts du fond puis les rabats longs, qui doivent se rejoindre bord à bord sans chevaucher.
- Marquer les plis avant le montage : un rabat mal plié forme un bourrelet qui affaiblit la boîte au contact du produit.
- Ne jamais croiser les rabats sans adhésif : ce montage « en moulin » cède sous le poids dès la première manutention.
- Choisir le ruban selon le besoin : polypropylène pour un usage courant, kraft gommé pour une caisse lourde ou une fermeture inviolable, car il fait corps avec les matériaux du carton.
- Éviter les poignées découpées sur une caisse destinée au transport : pratiques pour un déménagement, elles créent une zone fragile dans la paroi.
Parmi les nouveautés des catalogues d'emballage figurent des caisses conçues pour la vente en ligne, avec bande adhésive intégrée et bande d'ouverture : le client ouvre la boîte sans cutter et peut la réutiliser pour un retour. Pour un service expédition, ce format présente un double intérêt de sécurité et de rapidité, sans changer la structure en double cannelure. Après utilisation, ces caisses réutilisables suivent la même filière de recyclage que les autres.
Emballer et caler un objet lourd ou fragile
Un carton double cannelure ne protège bien que si le contenu reste immobile à l'intérieur. La méthode tient en quelques gestes.
- Fermer le fond de la caisse avec deux bandes de ruban adhésif en croix, ou en H (une bande au centre, une sur chaque bord).
- Poser une couche de calage au fond : papier froissé, carton ondulé découpé, coussins d'air ou chips de calage.
- Envelopper chaque objet fragile séparément ; pour le verre et la vaisselle, poser les assiettes sur la tranche, jamais à plat.
- Placer le plus lourd au fond et au centre, puis remplir tous les vides : en secouant légèrement la caisse fermée, rien ne doit bouger.
- Fermer le dessus en H avec un ruban adhésif de qualité (polypropylène ou papier kraft gommé), puis coller l'étiquette sur la plus grande face.
Un miroir ou un cadre en verre se protège d'abord par des coins en carton et une plaque rigide de chaque côté ; une fois arrivé, la question devient de l'accrocher sans abîmer le mur, par exemple en apprenant à fixer un miroir lourd sans percer. Pour la manutention de caisses pleines, le port de chaussures de sécurité à la bonne pointure évite le classique écrasement d'orteil au moment de poser le colis.
Stockage longue durée : humidité, gerbage et réemploi
Le carton double cannelure convient au stockage de plusieurs mois, à une condition : le garder au sec. Le papier absorbe l'humidité de l'air, et sa résistance à la compression baisse nettement quand l'hygrométrie monte, d'autant plus vite que la caisse supporte une charge permanente.
- Stocker sur palette ou étagère, jamais au contact direct d'un sol en béton qui remonte l'humidité.
- Laisser un espace entre les caisses et un mur froid, dans une cave ou un garage.
- Empiler caisse sur caisse, coins alignés : un décalage fait porter la charge par le milieu des rabats, la partie la plus faible.
- Prévoir une marge de sécurité sur la charge empilée ; les emballeurs appliquent couramment un coefficient de 3 à 5 entre la résistance mesurée (BCT) et la charge réelle, selon la durée et l'humidité.
Une caisse bien traitée se réutilise plusieurs fois avant de rejoindre la collecte. Le carton ondulé se recycle dans la filière papier-carton, et le carton recyclé redevient du testliner ou de la cannelure. Retirer les rubans plastiques et les étiquettes facilite le tri ; une caisse souillée par de la graisse ou de la nourriture, en revanche, se jette avec les ordures ménagères selon les consignes de nombreuses collectivités.
« Fraise double cannelure », c'est quoi ?
Une fraise double cannelure n'a aucun rapport avec l'emballage : c'est un outil de coupe pour défonceuse ou fraiseuse, doté de deux arêtes tranchantes séparées par deux goujures en hélice, que l'on appelle aussi cannelures. Le mot désigne ici les gorges qui évacuent les copeaux, pas les ondes d'un carton.
Sur une défonceuse à bois, la fraise à deux cannelures offre un compromis entre la qualité de finition et l'évacuation des copeaux : elle coupe proprement le bois massif, le contreplaqué et le médium. Une fraise à une seule cannelure évacue mieux les copeaux dans le plastique ou l'aluminium, une fraise à trois ou quatre cannelures donne une finition plus lisse sur les métaux durs. Ceux qui cherchent ce terme pour un travail de bricolage trouveront donc la bonne information dans la documentation de l'outillage, pas chez un vendeur d'emballages.
Caisse double cannelure : réponses courtes aux doutes d'achat
Un carton double cannelure supporte-t-il 30 kg ?
Un carton double cannelure de qualité courante supporte 30 kg pour un envoi, à condition que le poids soit réparti, que la caisse soit à la bonne taille et fermée en H. La charge maximale exacte figure sur la fiche technique du modèle.
Comment reconnaître un carton double cannelure ?
Il suffit de regarder la tranche d'un rabat : on y voit deux rangées d'ondes séparées par une feuille plate, contre une seule rangée pour un carton simple. L'épaisseur, de 4 à 7 mm, se sent aussi sous les doigts.
Peut-on réutiliser une caisse double cannelure ?
Une caisse double cannelure se réutilise tant que ses coins, ses rabats et ses parois ne sont ni écrasés, ni humides, ni percés. Une caisse affaiblie peut encore servir pour un objet léger avant d'aller au recyclage.
